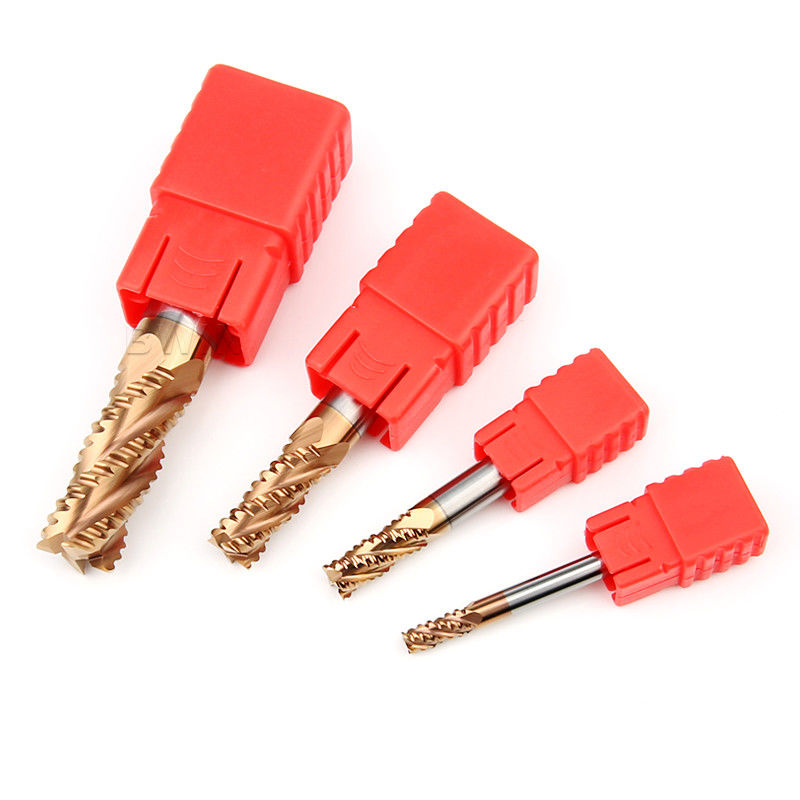

HRC55 4-ostrzowy frez walcowo-czołowy do obróbki zgrubnej 12 mm frez palcowy HRC 55 pokryty miedzią

HRC55 4-ostrzowy frez walcowo-czołowy do obróbki zgrubnej 12 mm frez palcowy HRC 55 pokryty miedzią

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: BWIN
Numer modelu: Φ6*15*d6*50L-4F

Zapłata:

Minimalne zamówienie: 1 sztuk/pudełko
Cena: Negotiable
Szczegóły pakowania: Plastikowe pudełko
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T, Western Union
Możliwość Supply: 1-10000 sztuk 7 dni
Najlepsza cena Kontakt

Szczegóły informacji
Nazwa produktu: HRC55 4-ostrzowy frez walcowo-czołowy do obróbki zgrubnej Model: Frez palcowy 12 mm HRC 55 Frez zgrubny
Materiał: HRC55 CNC frez zgrubny z węglików spiekanych Przedmiot obrabiany: Stal narzędziowa dłuta
Stosowanie: Frezowanie zgrubne Powłoka: AlTiSiN
Hrc: Frez do obróbki zgrubnej HRC55 Funkcja: Gładkie cięcie
Aplikacja: Narzędzie CNC Pakiet: 1 sztuk/pudełko
High Light:

Frez zgrubny z 4 ostrzami

,

frez zgrubny 12 mm

,

frez zgrubny z powłoką miedzianą

opis produktu

Cechy:

  • Wysoka wytrzymałość na zginanie
  • Wysoka wydajność produkcji
  • Niski współczynnik tarcia
  • Dobre warunki odprowadzania ciepła
  • Wysoka trwałość
  • Silna uniwersalność



Opis:

  • Wybrano wysokiej jakości materiał bazowy ze stali wolframowej, a wyrafinowany standard procesu jest bardziej rygorystyczny.Jest wytrzymały, trwały, odporny na wstrząsy i stabilny.Odmawia używania krótkich frezów, aby zapewnić stabilność i bezpieczeństwo frezu zgrubnego z węglików spiekanych
  • Wysokiej jakości nano powłoka na krawędzi, stabilna i odporna na zużycie, niełatwa do noszenia, szybkie frezowanie, poprawa wydajności
  • Konstrukcja o dużej średnicy rdzenia zwiększa sztywność i odporność na wstrząsy narzędzia, czyniąc narzędzie bardziej stabilnym
  • Precyzyjny projekt fazowania i obróbka idealnie pasują, oszczędzając czas wymiany narzędzi i poprawiając wydajność pracy



Parametry frezowania:

Frez zgrubny z węglików spiekanych HRC45 Długość narzędzia fz&w
Krótki 1
Długie1 0,9
Za długi 0,8
Specjalność 0,6
Typ Materiał Wytrzymałość
N/mm²

Twardość
HRC		 Chłodzenie
Powietrze Cięcie na sucho Płyn smarujący
P Liczba Pi P1.1 Stal konstrukcyjna niestopowa, stal konstrukcyjna automatowa, stal nawęglana oraz stal hartowana i odpuszczana <700 √ √ √
P1.2 stal hartowana i odpuszczana <1200 √ √ √
P2 P2.1 Stal stopowa azotowana, stal nawęglana oraz stal hartowana i odpuszczana <900 √ √ √
P2.2 Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca <1400 √   √
P3 P3.1 Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca <900 √ √ √
P3.2 Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca <1500 √   √
M M1 M1.1 Austenityczna stal nierdzewna <700 √   √
M1.2 Ferrytyczno-austenityczna (dwukrystaliczna) stal nierdzewna <1000     √
M2 M2.1 Staliwo nierdzewne austenityczne <700 √   √
M3 M3.1 Staliwo nierdzewne ferrytyczno-austenityczne (dwukrystaliczne). <1000     √
k K1 K1.1 Żeliwo z grafitem płatkowym (żeliwo szare), GJL <300 √ √ √
K2 K2.1 Żeliwo sferoidalne, GJS <500 √ √ √
K2.2 Żeliwo sferoidalne, GJS 500-800 √ √ √
K2.3 Żeliwo sferoidalne, GJS >800 √ √ √
K3 K3.1 Żeliwo z grafitem wermikularnym, GJV;Żeliwo ciągliwe, GJM <500 √ √ √
K3.2 Żeliwo z grafitem wermikularnym, GJV;Żeliwo ciągliwe, GJM >500 √ √ √



Dłutowanie
Vc
(m/min)		 fz(mm/ząb)
Średnica
2 4 6 8 10 12 14 16 18 20
112 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
92 0,01 0,017 0,025 0,032 0,038 0,045 0,0505 0,056 0,061 0,065
100 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
72 0,009 0,015 0,022 0,028 0,034 0,04 0,045 0,05 0,054 0,058
64 0,01 0,018 0,025 0,032 0,039 0,045 0,051 0,057 0,062 0,066
56 0,009 0,016 0,023 0,029 0,036 0,041 0,0465 0,052 0,056 0,06
44 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
68 0,01 0,018 0,025 0,033 0,04 0,046 0,052 0,058 0,063 0,067
44 0,005 0,009 0,012 0,016 0,019 0,022 0,025 0,028 0,030 0,032
32 0,006 0,011 0,015 0,02 0,024 0,028 0,0315 0,035 0,0375 0,04
28 0,005 0,009 0,013 0,016 0,02 0,023 0,031 0,039 0,036 0,033
32 0,007 0,012 0,017 0,021 0,026 0,03 0,034 0,038 0,041 0,044
32 0,005 0,009 0,013 0,017 0,021 0,024 0,027 0,03 0,0325 0,035
120 0,017 0,031 0,044 0,056 0,068 0,08 0,09 0,1 0,05575 0,0115
112 0,015 0,026 0,037 0,048 0,058 0,068 0,0765 0,085 0,0915 0,098
92 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
52 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
80 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
76 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,0645

0,069



Obróbka zgrubna
Vc
(m/min)		 fz(mm/ząb)
Średnica
2 4 6 8 10 12 14 16 18 20
228 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
208 0,017 0,029 0,042 0,054 0,065 0,071 0,083 0,095 0,103 0,11
184 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
144 0,015 0,026 0,037 0,048 0,058 0,068 0,077 0,085 0,092 0,098
132 0,017 0,03 0,042 0,054 0,066 0,077 0,087 0,096 0,104 0,112
112 0,015 0,027 0,039 0,05 0,060 0,07 0,079 0,088 0,095 0,102
92 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
140 0,017 0,03 0,043 0,055 0,067 0,078 0,088 0,098 0,106 0,114
92 0,008 0,015 0,021 0,027 0,032 0,038 0,043 0,047 0,051 0,055
60 0,011 0,018 0,026 0,033 0,041 0,047 0,053 0,059 0,064 0,069
56 0,009 0,015 0,022 0,028 0,034 0,039 0,044 0,049 0,053 0,057
68 0,011 0,02 0,028 0,036 0,044 0,051 0,0575 0,064 0,069 0,074
60 0,009 0,016 0,022 0,029 0,035 0,041 0,046 0,051 0,055 0,059
248 0,03 0,052 0,074 0,096 0,0116 0,135 0,152 0,169 0,1825 0,196
228 0,025 0,044 0,063 0,081 0,099 0,115 0,1295 0,144 0,155 0,166
184 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
104 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
164 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
156 0,018 0,031 0,045 0,057 0,07 0,081 0,091 0,101 0,1095 0,118



Skończyć
Vc
(m/min)		 fz(mm/ząb)
Średnica
2 4 6 8 10 12 14 16 18 20
332 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
272 0,026 0,046 0,066 0,085 0,103 0,12 0,135 0,15 0,162 0,173
304 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
212 0,023 0,041 0,059 0,076 0,092 0,107 0,121 0,134 0,145 0,155
196 0,027 0,047 0,067 0,086 0,104 0,122 0,137 0,152 0,165 0,177
168 0,024 0,043 0,061 0,079 0,095 0,111 0,125 0,139 0,150 0,161
136 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,116 0,124
204 0,027 0,048 0,068 0,088 0,106 0,124 0,140 0,155 0,168 0,18
136 0,013 0,023 0,033 0,042 0,051 0,06 0,068 0,075 0,081 0,087
92 0,016 0,029 0,041 0,053 0,064 0,075 0,0845 0,094 0,101 0,108
84 0,014 0,024 0,034 0,044 0,053 0,062 0,0695 0,077 0,0835 0,09
100 0,018 0,031 0,045 0,057 0,07 0,081 0,0915 0,102 0,11 0,118
92 0,014 0,025 0,035 0,045 0,055 0,064 0,072 0,08 0,0865 0,093
364 0,047 0,083 0,117 0,151 0,183 0,214 0,2405 0,267 0,149 0,031
332 0,04 0,07 0,1 0,128 0,156 0,182 0,2045 0,227 0,245 0,263
272 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
152 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,1155 0,124
240 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
228 0,028 0,05 0,07 0,091 0,011 0,128 0,144 0,16 0,173 0,186



Notatka:
  • Jeśli następujący frez walcowo-czołowy z węglików spiekanych nie może spełnić Twoich wymagań, wspieramy produkcję niestandardową OEM.Średnica od 0,2 mm do 25 mm, całkowita długość od 50 mm do 200 mm, 4F, 5F, 6F, 8F i logo można dostosować, w tym frez trzpieniowy o rozmiarze calowym.Skontaktuj się z nami, aby wybrać lub dostosować niestandardowy frez zgrubny z węglików spiekanych zgodnie z Twoimi potrzebami.
Specyfikacja

flet prosty

Średnica (D)

flet prosty

Długość (C)

Cholewka

Średnica (D)

 Długość całkowita (L)
Φ4*10*d4*50L 4 10 4 50
Φ5*13*d5*50L 5 13 5 50
Φ6*15*d6*50L 6 15 6 50
Φ8*20*d8*60L 8 20 8 60
Φ10*25*d10*75L 10 25 10 75
Φ12*30*d12*75L 12 30 12 75
Φ8*35*d8*100L 8 35 8 100
Φ10*40*d10*100L 10 40 10 100
Φ12*45*d12*100L 12 45 12 100
Φ14*45*d14*100L 14 45 14 100
Φ16*45*d16*100L 16 45 16 100
Φ18*45*d18*100L 18 45 18 100
Φ20*45*d20*100L 20 45 20 100


Instrukcje:

1. Przed użyciem frezu zgrubnego z węglików spiekanych należy zmierzyć ugięcie narzędzia.Jeśli dokładność odchylenia narzędzia przekracza 0,01 mm, należy ją skorygować przed cięciem.

2. Im krócej węglik e wystaje z oprawki, tym lepiej.Jeśli narzędzie wysuwa się dłużej, zmniejsz prędkość, prędkość posuwu lub wielkość cięcia.

3. W przypadku nietypowych wibracji lub dźwięku podczas cięcia należy zmniejszyć prędkość i ilość cięcia, aż sytuacja ulegnie poprawie.

4. Rodzaj natrysku i strumień powietrza są preferowane do chłodzenia stali, co może poprawić efekt użytkowania frezu palcowego z węglików spiekanych.

5. Uwaga: Nie nadaje się do maszyn o niskiej prędkości, takich jak stół obrotowy i elektryczna wiertarka ręczna.



Aplikacje:

Wstępnie hartowana stal, stal nierdzewna, stal matrycowa, blacha stalowa, stal żaroodporna, rury, miedź i aluminium, żeliwo, metale nieżelazne, drewno, tworzywa sztuczne, FRP i tak dalej.Operacje ogólnego przeznaczenia dłutowanie, wiercenie, profilowanie.

Cnc Milling Cutter 6mm 3 4 Flute Tungsten Solid Carbide High Feed Endmill End Mill



Często zadawane pytania

P1: Co zrobić, jeśli podczas użytkowania nóż się trzęsie

Rozwiązanie: Sprawdź koncentryczność maszyny i czy mocowanie jest dokręcone, a także sprawdź obrabiany przedmiot

Czy zacisnąć, zmniejszyć ilość posuwu, zapewnić jednolitą prędkość posuwu i zwiększyć prędkość



P2: Dlaczego pojawiają się zadziory

Rozwiązanie: Jeśli na narzędziu znajdują się zadziory, może to być spowodowane dużą twardością przedmiotu obrabianego i narzędzia

Nie nadaje się, możesz go zastąpić lepszym narzędziem.Możesz skonsultować się z obsługą klienta, aby polecić odpowiednie narzędzie



P3: Co zrobić, jeśli fazowanie nie jest spowodowane przez wibrujący nóż

Rozwiązanie: Jeśli na narzędziu występują zadziory, może to być spowodowane dużym posuwem obróbkowym lub małą prędkością obrotową,

Możesz zmniejszyć ilość posuwu lub odpowiednio zwiększyć prędkość.Możesz skonsultować się z obsługą klienta, aby polecić odpowiednie rozwiązanie.
