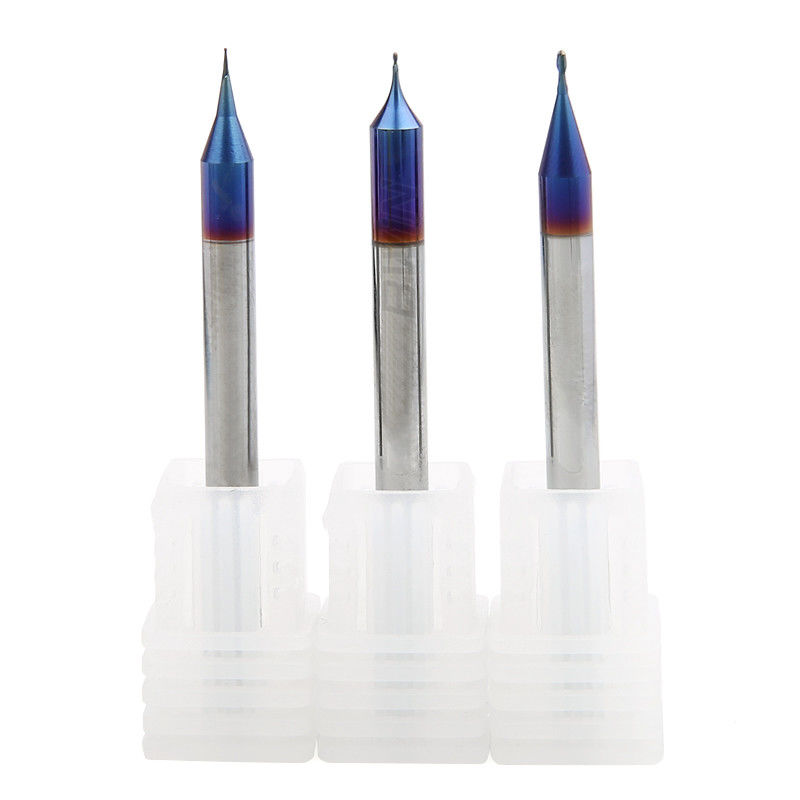

HRC65 2 Flet Ball Nose Micro Machining End Mill Frez z węglików spiekanych o mikrośrednicy
Szczegóły Produktu:
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | BWIN |
Numer modelu: | D0,2*50-2F |
Zapłata:
Minimalne zamówienie: | 1 sztuk/pudełko |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Plastikowe pudełko |
Czas dostawy: | 7 dni roboczych |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 1-10000 sztuk 7 dni |
Szczegóły informacji |
|||
Materiał: | Wolframowy frez palcowy do mikroobróbki | Nazwa produktu: | HRC65 2 Flet Ball Nos Micro End Mill |
---|---|---|---|
Model: | D0.15-D0.9 Frez o mikrośrednicy | Przedmiot obrabiany: | Stal nierdzewna/Stal/Żeliwo |
Stosowanie: | Frezarka | Powłoka: | Nano niebieski |
Hrc: | HRC65 | Funkcja: | Cięcie z dużą prędkością |
Aplikacja: | przemiał | Pakiet: | 1 sztuk/pudełko |
High Light: | Frez trzpieniowy HRC65,frez trzpieniowy do mikroobróbki,frez trzpieniowy o mikro średnicy 2 rowków |
opis produktu
Szybki szczegół OFFrez kulowy o mikrośrednicy
- Importowane pręty ze stali wolframowej z Niemiec
- Wysokiej jakości powłoka TiAlN
- Konstrukcja kąta spiralnego 35 °
- Proces precyzyjnego szlifowania dna zbiornika
- Konstrukcja o dużej średnicy rdzenia
- Konstrukcja fazowania uchwytu
OpisFrez kulowy o mikrośrednicy
Frez trzpieniowy HRC65 o mikrośrednicy jest wykonany poprzez dobór materiałów i precyzyjne szlifowanie.Jest produkowany przy użyciu obrabiarek Anka i niemieckich procesów, aby zapewnić rozmiar średnicy zewnętrznej i dokładność frezu o mikrośrednicy.Jednocześnie ma również doskonałe właściwości, takie jak wysoka twardość i dobra odporność na zużycie.Może wykonywać obróbkę precyzyjną i półprecyzyjną materiałów poddanych obróbce cieplnej poniżej 65 stopni Celsjusza;Przyjęcie importowanych, najwyższej klasy precyzyjnych obrabiarek do szlifowania unikalnych spiralnych kątów ostrzy, ostrych i odpornych na zużycie, szybkich cięć, mniej podatnych na pękanie narzędzi, skróconych czasów wymiany narzędzi, ulepszonego ruchu obrabiarek i ulepszonej wydajności frezowania;Importowany sprzęt do pasywacji.Szlifowanie dokładne i tępe zwiększa odporność na korozję i zużycie narzędzia tnącego, zapewniając gładkie cięcie bez zadziorów i przedłużając żywotność frezu.
Parametry frezowania OFFrez kulowy o mikrośrednicy
Frez kwadratowy z węglików spiekanych HRC55 o mikrośrednicy |
Długość narzędzia | fz&w | |||||
Krótki |
1 |
||||||
Długie1 | 0,9 | ||||||
Za długi | 0,8 | ||||||
Specjalność | 0,6 | ||||||
Typ | Materiał |
Wytrzymałość N/mm²
Twardość HRC |
Chłodzenie | ||||
Powietrze |
Cięcie na sucho |
Płyn smarujący | |||||
P | Liczba Pi |
P1.1 |
Stal konstrukcyjna niestopowa, stal konstrukcyjna automatowa, stal nawęglana oraz stal hartowana i odpuszczana | <700 | √ | √ | √ |
P1.2 | stal hartowana i odpuszczana | <1200 | √ | √ | √ | ||
P2 | P2.1 | Stal stopowa azotowana, stal nawęglana oraz stal hartowana i odpuszczana | <900 | √ | √ | √ | |
P2.2 | Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca | <1400 | √ | √ | |||
P3 | P3.1 | Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca | <900 | √ | √ | √ | |
P3.2 | Stal narzędziowa, łożyskowa, sprężynowa i szybkotnąca | <1500 | √ | √ |
Dłutowanie | ||||||||||||
Vc (m/min) |
fz(mm/ząb) | |||||||||||
Średnica | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 |
Obróbka zgrubna | ||||||||||||
Vc (m/min) |
fz(mm/ząb) | |||||||||||
Średnica | ||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 |
Skończyć | |||||||||||
Vc m/min |
fz(mm/ząb) | ||||||||||
Średnica | |||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
- Jeśli następujący węglikfrez płaski o mikro średnicynie możemy spełnić twoich wymagań, mywspierać niestandardową produkcję OEM.Średnica od 0,2 mm do 25 mm, całkowita długość od 50 mm do 200 mm, 4F, 5F, 6F, 8F i logo można dostosować, w tym frez trzpieniowy o rozmiarze calowym.Skontaktuj się z nami, aby wybrać lub dostosować niestandardowy frez walcowo-czołowy z węglików spiekanych zgodnie z Twoimi potrzebami.
średnica fletu | długość fletu | Cholewka Dia | całkowita długość |
0,1 | 0,2 | 4 | 50 |
0,15 | 0,3 | 4 | 50 |
0,2 | 0,4 | 4 | 50 |
0,25 | 0,5 | 4 | 50 |
0,3 | 0,6 | 4 | 50 |
0,35 | 0,7 | 4 | 50 |
0,4 | 0,8 | 4 | 50 |
0,5 | 1 | 4 | 50 |
0,6 | 1.2 | 4 | 50 |
0,7 | 1.4 | 4 | 50 |
0,8 | 1.6 | 4 | 50 |
0,9 | 1.9 | 4 | 50 |
R0.1 | 0,4 | 4 | 50 |
R0,15 | 0,6 | 4 | 50 |
R0.2 | 0,8 | 4 | 50 |
0,25 zł | 1 | 4 | 50 |
R0.3 | 1.2 | 4 | 50 |
0,35 zł | 1.4 | 4 | 50 |
R0.4 | 1.6 | 4 | 50 |
0,45 zł | 1.8 | 4 | 50 |
Instrukcje OFFrez kulowy o mikrośrednicy
1. Używaj sprzętu i osprzętu o wysokiej precyzji i dużym otwarciu.
2. Gdy sztywność instalacji obrabiarek i przedmiotów obrabianych jest słaba, mogą wystąpić wibracje i nietypowe dźwięki,
W tym momencie prędkość i prędkość posuwu podane w poniższej tabeli powinny być zmniejszane z roku na rok.
3. Użyj chłodzenia powietrzem tlenowym lub MOL (minimalne chłodzenie olejem).
4. Bok jest po prostu odsuwany i obrabiany w prosty sposób.
5. Staraj się, aby narzędzie tnące było jak najkrótsze pod obrazami, które nie wysychają.
AplikacjeZFrez kulowy o mikrośrednicy
Najnowocześniejsza HRC55przecinak kwadratowy o mikro średnicypokryty jest nanopowłoką w kolorze brązu,nadaje się do materiałów w zakresie HRC55, w tym żelaza, stali węglowej, żeliwa, stali do formowania, stali stopowej, stali narzędziowej, stali do obróbki cieplnej i stali do napraw spawalniczych
Q1.Narzędzie pęka podczas wcinania lub wyciągania przedmiotu obrabianego
Szybkość posuwu i głębokość skrawania można zmniejszyć, a długość krawędzi skrawającej skrócić do niezbędnego minimum.
Q2.Pękanie narzędzia podczas normalnej obróbki
Zmniejsz prędkość posuwu i głębokość skrawania.
Narzędzie należy poddać pasywacji.
Wymienić zacisk lub tuleję sprężynową.
Narzędzie o dużej liczbie ostrzy zmienia narzędzie o małej liczbie ostrzy, aby poprawić odprowadzanie wiórów i zapobiegać blokowaniu się wiórów.
Zastąp frezowanie na sucho frezowaniem na mokro (przy użyciu chłodziwa) i używaj go z pistoletem z rurką wirową, aby obniżyć temperaturę narzędzia i uniknąć przegrzania narzędzia.
W przypadku zmiany kierunku podawania chłodziwa na mokro z przedniego na ukośny tylny lub poprzeczny górny przepływ chłodziwa powinien być wystarczający.
Q3.Narzędzie pęka, gdy zmienia się kierunek posuwu
(1) Użyj interpolacji łuku (obrabiarka NC) lub tymczasowo zatrzymaj (tymczasowo) podawanie.
(2) Zmniejszyć (zmniejszyć) posuw przed i po zmianie kierunku.
(3) Wymień zacisk lub tuleję sprężynową.
Q4.Problem: Część końcówki ostrza pęka
Fazuj rogi szlifowaniem ręcznym.
Zmień frezowanie w dół na frezowanie w górę.
